Реактивная система залпового огня 9К515 Торнадо-С, 9А54
9К515 Торнадо-С, 9А54 — российская РСЗО (реактивная система залпового огня), модернизация советская РСЗО «Смерч». РСЗО 9К515 Торнадо-С создавалась на Тульском ФГУП ГНПП «Сплав» (Государственное научно-производственное предприятие) и предназначена для поражения живой силы и техники противника в местах их сосредоточения, уничтожения артиллерийских и минометных батарей, ракетных и зенитных комплексов, самолетов на аэродромах, вертолетов на стоянках, а также командных пунктов и укрепленных позиций. 9К515 Торнадо-С представляет собой два пакета направляющих для реактивных снарядов калибра 300 мм, расположенных на шасси колесного тягача БАЗ-6950. В перспективе РСЗО Торнадо-С сможет использовать крылатые и баллистические ракеты.
В состав РСЗО 9К515 Торнадо-С входит боевая машина (БМ) 9А54, транспортно-заряжающая машина (ТЗМ), учебно-тренировочный комплекс, средства автоматической системы управления огнем (АСУНО), автомобиль топографической съемки и метеорологическая машина.
Боевая машина 9А54 РСЗО 9К515 Торнадо-С снабжена двумя шестиствольными пакетами с реактивными снарядами различного предназначения. Для устойчивости при пуске реактивных снарядов платформа тягача снабжена гидравлическими выдвижными упорами по два с обеих сторон.
Привод наведения блоков реактивных снарядов — электрогидравлический с поворотными и уравновешивающими механизмами.
Направляющие представляют собой гладкоствольные трубы калибра 300 мм с винтовыми пазами для придания снарядам вращательного движения вдоль продольной оси с целью стабилизации полета.
Боевая эффективность РСЗО 9К515 Торнадо-С превышает своего предшественника РСЗО «Смерч» в три раза. Дальность стрельбы Торнадо-С составляет 90 км, в перспективе — 120-150 км. Реактивная система залпового огня снабжена спутниковой системой наведения, а её реактивные снаряды имеют более мощную боевую часть (БЧ). Кроме того каждый снаряд может корректировать свою траекторию полета. Снаряды имеют кассетную головную часть, снаряженную осколочными, кумулятивными и самонаводящимися боевыми элементами или противотанковыми минами.
Евгений Нестеров, Источник

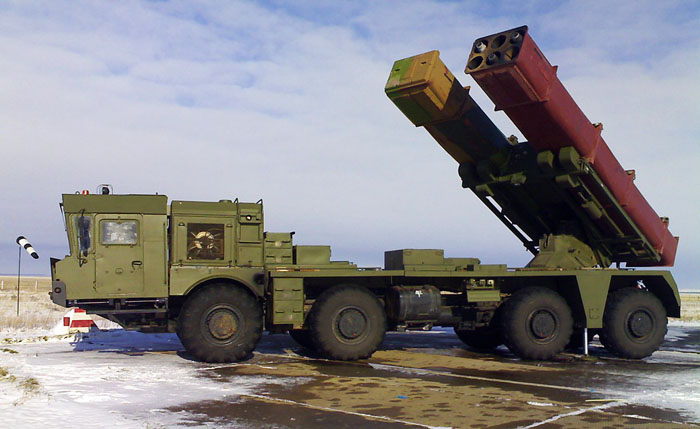

На фото представлен Ураган -1М, а не Торнадо-С. Торнадо-С внешне почти не отличается от Смерча
