Артефакт из музея оружия ИВТС им. Грязева Тульского госуниверситета
Итак, сперва затравка:

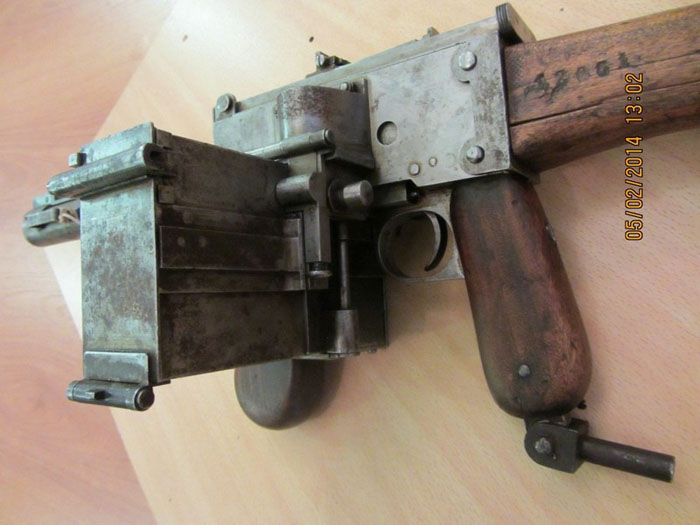

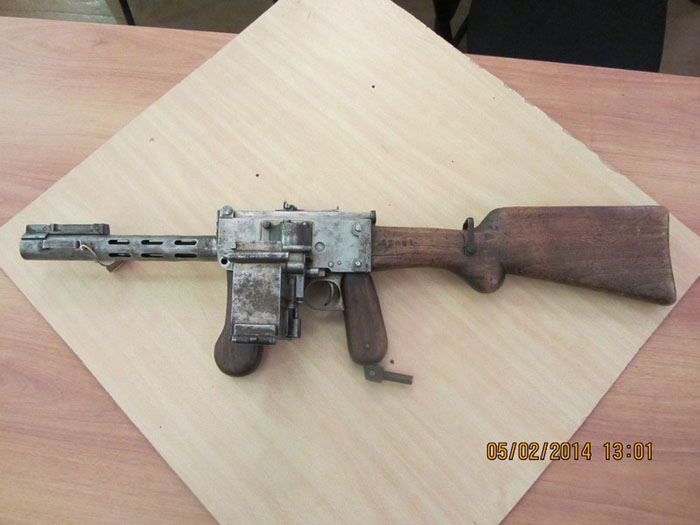

Вашему вниманию предлагается некий артефакт, хранящийся в музее оружия ИВТС им. Грязева Тульского госуниверситета, бывший машиностроительный факультет Тульского гос-го политеха.
Аппарат калибра 9х19, предположительно немецкий, предположительно период Первой Мировой. По устройству очевидно базируется на ручном пулемете MG 08/18, ибо имеет типично Максимовскую автоматику с подвижным стволом и рычажным запиранием и характерно МГшную компоновку.

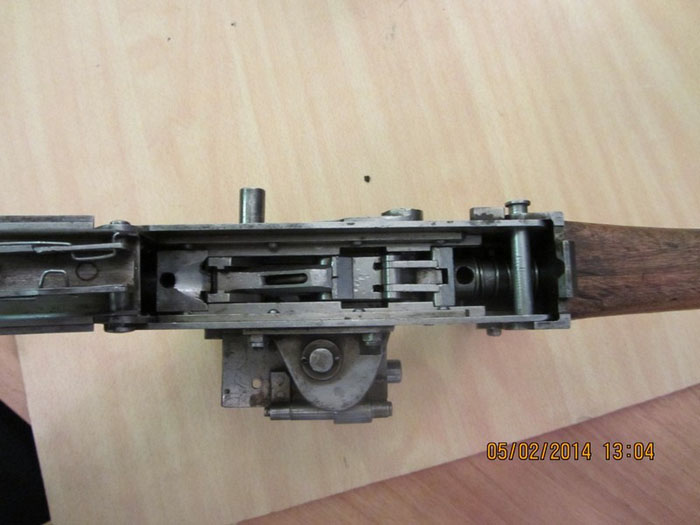

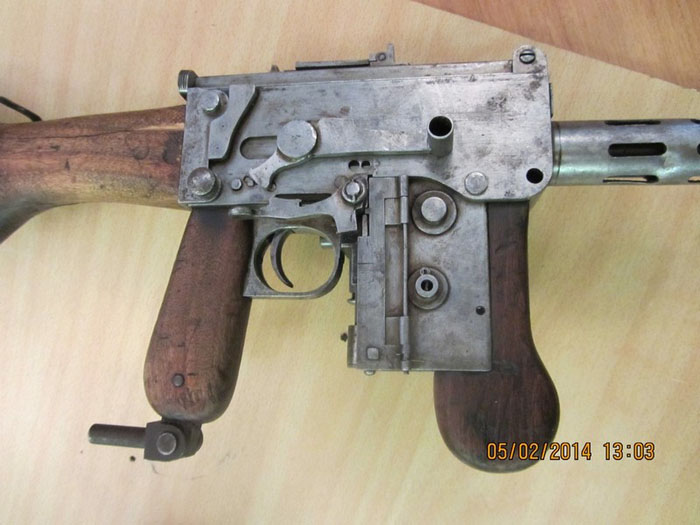

Вид сверху на открытую ствольную коробку.

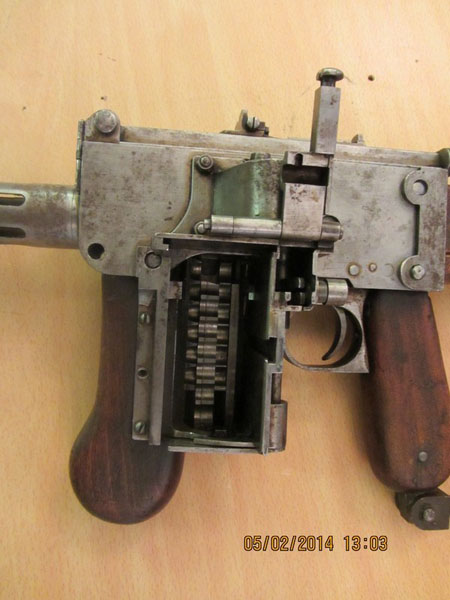

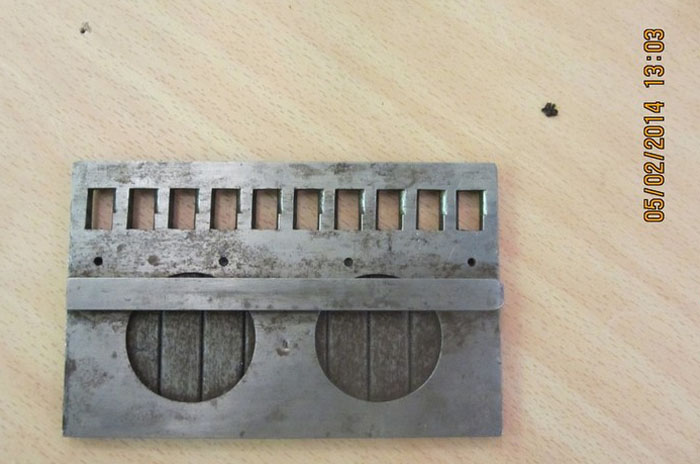

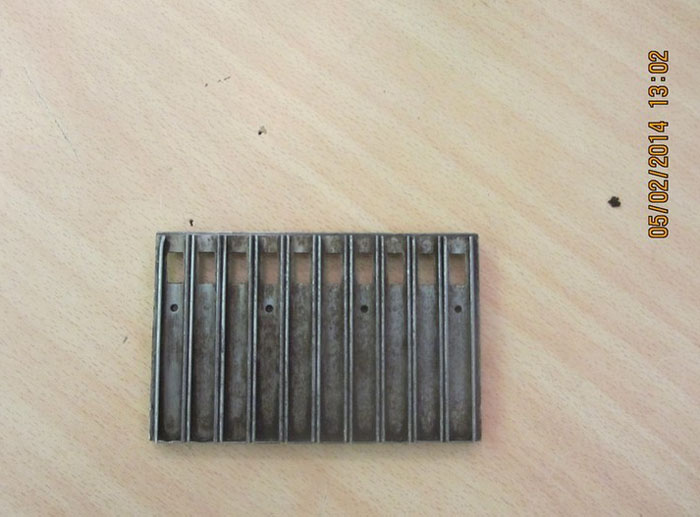

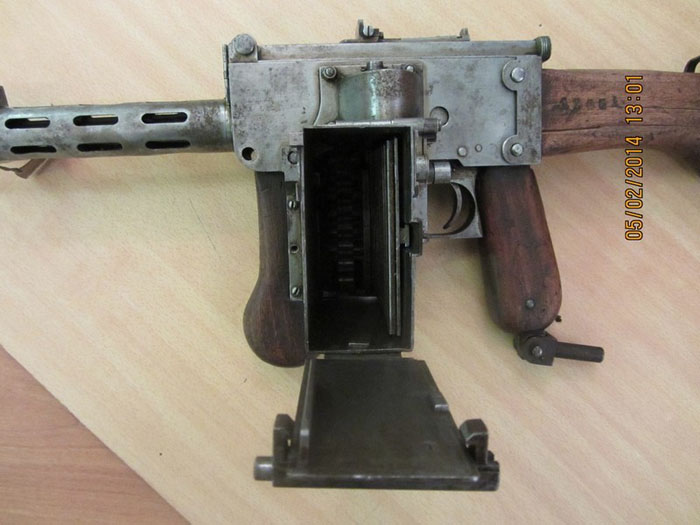

Но особенно интересна у аппарата система питания. Он использует плоские пачки-обоймы, состоящие из 10 вертикальных рядов на 8 патронов каждый, вставляемые в короб, крепящийся слева к ствольной коробке. Специальный реечный механизм (похожий на использованный в японском пулемете Тип 11) после каждого выстрела сдвигает патроны в «рабочем» ряду обоймы вверх, на линию подачи, до их полного израсходования. После исчерпания ряда обойма автоматически продвигается на шаг вправо, выходя через дверцу в правой стенке ствольной коробки. остальное понятно по фото:

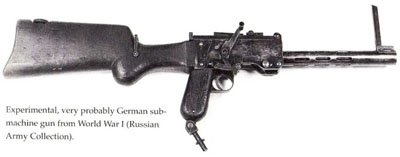

Интересно, что артефакт из буржуйской книги несколько отличается от показанного тут, так что можно предположить, что было их как минимум два, а может и больше.
