БМ-13 (Новомосковск)

Памятник установлен в городе Новомосковск, Тульской области на улице Комсомольской у дома 28.
Рядом расположена бесплатная парковка.
Доступ свободный, можно трогать, лазить. Охраны нет.
Состояние памятника — отличное.
Дата съёмки — 02 мая 2016 года.

01.

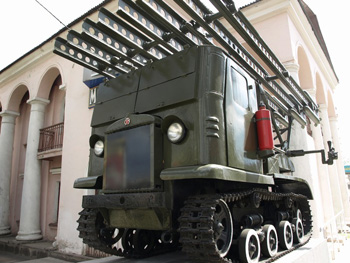

Уникальный экземпляр гвардейского реактивного миномёта БМ-13 «Катюша» на базе гусеничного трактора СТЗ-5-НАТИ.
Выпущен в июне 1941 года на московском заводе «Компрессор»

Эта боевая машина погибла, провалившись под лёд Шатского водохранилища, 14 декабря 1941 года.
Спустя 47 лет, в ноябре 1988 года, экспедиция энтузиастов, под эгидой газеты «Комсомольская правда», обнаружила «Катюшу» и смогла вытащить её на берег.
9 мая следующего года восстановленная машина прошла по улицам Новомосковска в строю праздничного парада.
А затем заняла своё место на постаменте у Новомосковского историко-художественного музея.

Об этих событиях был снят документальный фильм — Экспедиция газеты «Комсомольская правда» по подъему со дна Шатского водохранилища (г. Новомосковск, Тульской области) боевой реактивной установки БМ-13 «Катюша». Ноябрь 1988 года.

02. Памятная табличка на постаменте.

В 2015 году гусеничная «Катюша» прошла реставрацию и вновь возглавила парад:

03. Машина входила в состав 12-го отдельного гвардейского миномётного дивизиона реактивной артиллерии.

04. Дивизион формировался в Алабино.
В действующей армии с 9 ноября 1941 года.
На вооружении дивизиона находились машины БМ-13-16 на шасси трактора СТЗ-5-НАТИ.

Во время Тульской наступательной операции дивизион оказывал огневую поддержку советским войскам при освобождении Сталиногорска (ныне Новомосковск Тульской области).
Двумя залпами из района деревни Урусово накрыв скопление немецких войск на станции Маклец, 12-13 декабря дивизион начал передислокацию на южный берег Шата в район Сталиногорска.
Однако попав под интенсивный обстрел, колонна вернулась в Прудки и форсировала Шат по льду.
Автомашина, тягач и несколько боевых машин прошли, но одна из «Катюш» затонула.

05. «Катюша» оружие относительно простое, состоящее из рельсовых направляющих и устройства их наведения.
Для наводки были предусмотрены поворотный и подъёмный механизмы и артиллерийский прицел.
В задней части машины находились два домкрата, обеспечивающие бОльшую устойчивость при стрельбе.
На машине размещено 16 направляющих для ракет.

06. Корпус реактивного снаряда (ракеты) представлял собой сварной цилиндр, поделённый на три отсека — отсек боевой части, двигательный отсек (камера сгорания с топливом) и реактивное сопло.
Реактивный снаряд М-13 для наземной установки БМ-13 имел длину 1,41 метра, диаметр 132 миллиметра и весил 42,3 кг.
Внутри цилиндра с оперением находилась твёрдая нитроцеллюлоза.
Масса боевой части снаряда М-13 22 кг.
Масса взрывчатого вещества снаряда М-13 4,9 кг — «как шесть противотанковых гранат».
Дальность стрельбы — до 8,4 км.

07. Платформой для этого экземпляра гвардейского миномёта послужил трактор СТЗ-5-НАТИ — гусеничный тягач выпускавшийся в СССР, на Сталинградском тракторном заводе в 1937—1942 годах на базе трактора СХТЗ-НАТИ.
Другие названия тягача — СТЗ-НАТИ 2ТВ, СТЗ-5 «Сталинец».
Всего произведено 9944 трактора СТЗ-5-НАТИ, в том числе до начала войны — 3438 ед.

08. Серийный выпуск транспортных тракторов марки СТЗ-5 был освоен в 1937 году на Сталинградском тракторном заводе (СТЗ).
Трактор разработан конструкторским бюро, сформированным из работников СТЗ и института НАТИ. Общее руководство осуществлял В.Я. Слонимский.

09. Трактор выполнен по обычной для артиллерийских тягачей схеме с передним расположением двигателя и кабины механика-водителя.
При этом двигатель располагается внутри кабины между сиденьями командира расчета артиллерийского орудия и механика-водителя.
За кабиной расположен топливный бак и смонтирована грузовая платформа с откидными бортами, скамейками для размещения расчета орудия и со съемным брезентовым тентом.
При переделке трактора в «Катюшу» грузовая платформа демонтировалась, а на её место устанавливалась пусковая установка, средства наведения и опорные домкраты.

На тракторе был установлен четырехцилиндровый карбюраторный двигатель 1МА.
Он был многотопливным, так как запускался на бензине электростартером или пусковой рукояткой, а после прогрева переводился на керосин или лигроин.
При движении по грунтовым дорогам средняя скорость составляла до 10 км/ч.

10. БМ-13 представляет собой площадное оружие низкой точности с большим разбросом снарядов по местности.
Вследствие этого точные удары, наносить было бессмысленно.
Поэтому «Катюши» применялись дивизионами из нескольких машин, которые стреляли по одной цели одновременно.
Подрыв взрывчатого вещества (ВВ) в снаряде осуществлялся с двух сторон (длина детонатора была лишь немного меньше длины полости для ВВ) и когда две волны детонации встречались, то газовое давление взрыва в месте встречи резко возрастало, вследствие этого осколки корпуса имели значительно большее ускорение, разогревались до 600 — 800°C и имели хорошее зажигающее действие.
Кроме корпуса разрывалась ещё и часть ракетной камеры, раскалявшейся от горевшего внутри пороха, это увеличивало осколочное действие в 1,5 — 2 раза по сравнению с артиллерийским снарядами аналогичного калибра.
Именно поэтому возникла легенда о «термитном заряде» в боеприпасах «Катюш».
«Термитный» заряд испытывался в Ленинграде весной 1942 года, но оказался излишним — после залпа «Катюш» и так всё горело.
Совместное применение десятков ракет одновременно также создавало интерференцию взрывных волн, что ещё более усиливало поражающий эффект.

11. Механический привод наведения пусковой установки по вертикали.

12. Стандартные артиллерийские прицельные приспособления с дистанционным барабаном, жидкостными уровнями и креплением для панорамы.

13. Самая яркая деталь памятника — огнетушитель на своём штатном месте.

14. Опорные домкраты. Опускались и поднимались вручную.

15. Максимальное тяговое усилие машины — 4850 кгс.
Оно было достаточно для буксирования всех артиллерийских орудий, состоявших на вооружении стрелковой дивизии Красной Армии в годы второй мировой войны.
Трактор СТЗ-5 был самым массовым средством механической тяги в артиллерии Красной Армии.

16. В ходовой части с каждого борта установлены по четыре обрезиненных опорных катка и два поддерживающих катка.

17. Гусеничная цепь мелкозвенчатая.
В переднем «бампере» видно отверстие для «кривого стартёра».
А под рамой приварены очень изящные передние буксировочные крюки.

18. Трактор обладал хорошей проходимостью на пересеченной местности.
Так, он был способен преодолевать рвы глубиной до 1 м и форсировать броды глубиной до 0,8 м.
С артиллерийским орудием на прицепе он мог двигаться по шоссе со скоростью до 14 км/ч.

19. Интересна форма трака. Сдвоенные опорные, поддерживающие и направляющие катки проходят по внешним сторонам траков.
Ближе к середине траков идут два ряда гребней.
Ведущее же колесо цевочного зацепления (звёздочка) — одинарное и находится в середине гусеницы между двумя рядами гребней.
Зубья звёздочки хорошо видны в прямоугольных окошках траков.

20. Решётка радиатора на памятнике прикрыта защитной панелью на заклёпках.
Над ней логотип Сталинградского Тракторного Завода — СТЗ.
Стёкла кабины под щитками, использовавшимися для их защиты от воздействия мощных реактивных струй двигателей запускаемых снарядов.
