«Трал» для «Калашникова»

Разработано  в студенческом КБ Тульского Госуниверситета

«Тралом» названа разработанная в студенческом КБ при кафедре «Стрелково-пушечного вооружения» тульского государственного университета система разминирования мин-растяжек. Главное её достоинство в том, что этим эффективным, простым и дешёвым устройством можно быстро оснастить любой АК, снабдив таким образом «Тралом» каждого солдата.

В настоящее время в российской армии используются комплекты для ручного разминирования КР-И, КР-О, КР-95, КР-97 «Блесна». Однако они достаточно сложны, требуют специальной подготовки, и есть далеко не в каждом мотострелковом подразделении. Кроме того, они обладают рядом специфических недостатков, которые можно показать на примере четырёхлапой кошки для траления из комплекта КР-И. Для неё, в частности, характерна низкая надёжность траления растяжек и мин с натяжными датчиками цели и, особенно, мин типа При тралении в условиях кустарника и редколесья, довольно часты случаи полного или частичного застревания кошки, что приводит к её потере или к образованию непроверенных участков за счёт «прыжков» кошки. Кроме того, дальность её забрасывания рукой не превышает 14-18 м.

В рамках «Региональной научно-исследовательской лаборатории школьников и студентов» при Тульском государственном университете, в студенческом конструкторском бюро (СКВ) при кафедре «Стрелково-пушечного вооружения» (СПВ) решили создать простое, дешёвое, эффективное и доступное каждому солдату устройство обезвреживания мин-растяжек.

После первичной проработки решено было остановиться на двух вариантах устройства, которое получило название «Трал». Обе конструкции предназначены для снятия растяжек на дистанциях до 100 м при использовании штатного АК.

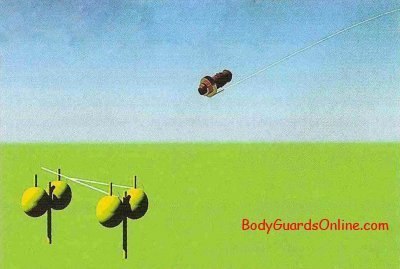

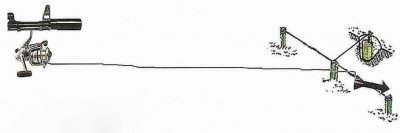

Принцип обезвреживания мин заключается в забросе на определённую дальность устройства разминирования и в дальнейшем его притягивании (траление) к себе. В процессе подтягивания устройство разминирования, скользя по земле, сорвёт все растяжки на своём пути, вызвав детонацию всех установленных мин. В итоге образуется совершенно безопасный проход через заминированную местность. Разница между двумя устройствами заключается в том, что одно для заброса разминирующего элемента использует подствольный гранатомёт ГП-25 или, ГП-30, а второе — энергию штатной автоматной пули. В обеих модификациях для подтяга используют безинерционную катушку.

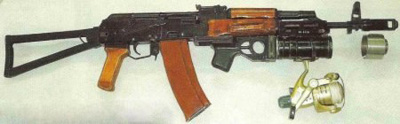

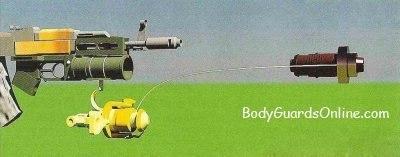

В первом варианте метаемый элемент «Трала» может представлять собой как обычную профилированную металлическую болванку, так и довольно сложную конструкцию с массой до 350 г. Он одевается на дульный срез подствольного гранатомёта ГП-25, или ГП-30, при использовании штатной гранаты в инертном исполнении ВОГ-25П. На сам ствол монтируется безынерционная катушка (при большой дистанции возможна установка катушки с электроприводом). На неё намотан тонкий металлический трос диаметром 0,1 мм выдерживающий натяжение до 78 кг. Работает устройство примерно так. Боец наводит ствол в сторону предполагаемого траления под требуемым углом (угол зависит от желаемой дальности заброса) и нажимает на спусковой крючок гранатомёта. Происходит выстрел, граната проходит по стволу и подхватывает болванку с дульного среза. Так как в момент касания ВОГ-25П имеет маленькую начальную скорость, а строение болванки повторяет контур головной части выстрела, то происходит плавное касание с устройством разминирования. ВОГ-25П доставляет болванку на рабочую дистанцию. После того как она приземлилась, боец с помощью безынерционной катушки подтягивает к себе метаемый элемент. Тот, скользя по земле, при встрече с растяжкой срывает её за счёт своей массы и натяжения троса.Расчёты показали, что штатный выстрел ВОГ-25П обладает энергией, достаточной для заброса весьма крупного по весу и габаритам трала. Поэтому вполне возможно монтировать внутри забрасываемого элемента съёмный блок с генератором электромагнитных волн для подрыва замаскированных мин. В таком случае система «Трал» будет универсальным средством разминирования.

Сегодня в СКВ продолжается совершенствование устройства «Трал». В частности прорабатывается вариант для ликвидации противопехотных мин. В забрасываемом элементе, представляющем собой съёмный цилиндр, находится сеть для распространения электромагнитных волн. Для раскрытия сетки при ударе об землю используются полые цилиндры (напоминают складную антенну от радиоприёмника), в которых находится пружина. Открытие мембраны происходит под давлением антенн.

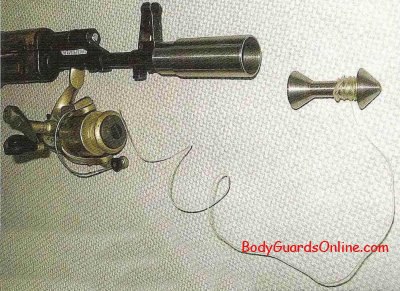

Во втором варианте устройства «Трал» забрасывание кошки на место предполагаемого размещения растяжек предполагается осуществлять с помощью выстрела боевым штатным патроном автомата АК-74. Для этого кошку, при помощи специального надульного устройства, размещаем непосредственно перед стволом. После выхода пули из канала ствола она входит во внутреннюю полость кошки, подхватывает её и тянет вперёд. Для повышения дальности забрасывания саперной кошки шнур размещаем непосредственно на наружной поверхности кошки, с возможностью последовательного схода участков шнура при её забрасывании.

За счёт такого размещения шнура в процессе движения исключается тормозящее инерционное воздействие на кошку со стороны последовательно вовлекаемых в движение первоначально покоящихся участков шнура.

Устройство для траления мин с натяжными датчиками цели содержит кошку, шнур и безинерционную катушку. Шнур при этом намотан на внешнюю поверхность кошки, а катушка используется только для подтягивания кошки. Для повторения циклов траления шнур вновь наматывают на кошку.Обе модификации устройства «Трал» позволяют вести снятие растяжек на дистанции, превышающей дальность заброса кошки вручную, что позволяет сохранить жизнь бойцов, и является надёжным, многоразовым, а главное — недорогим устройством.
